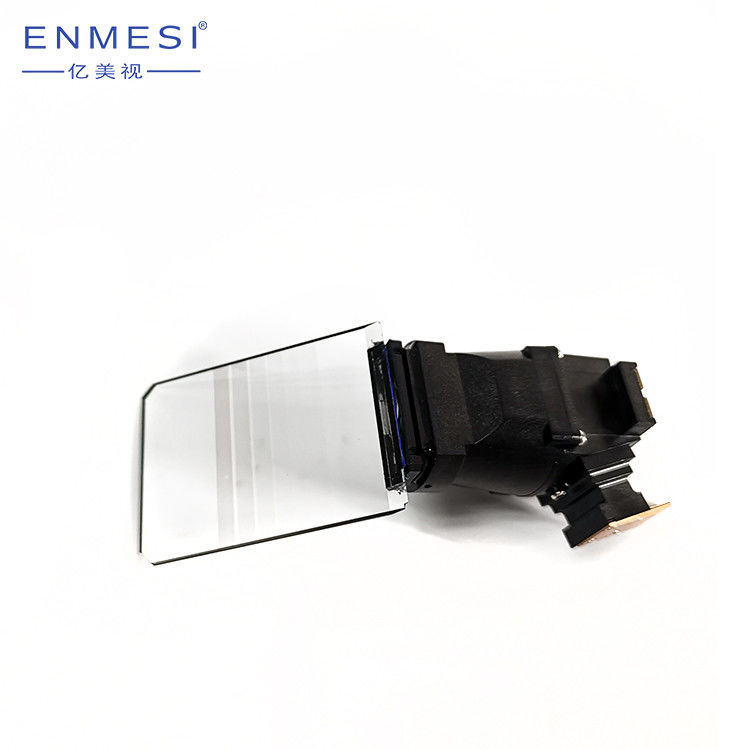

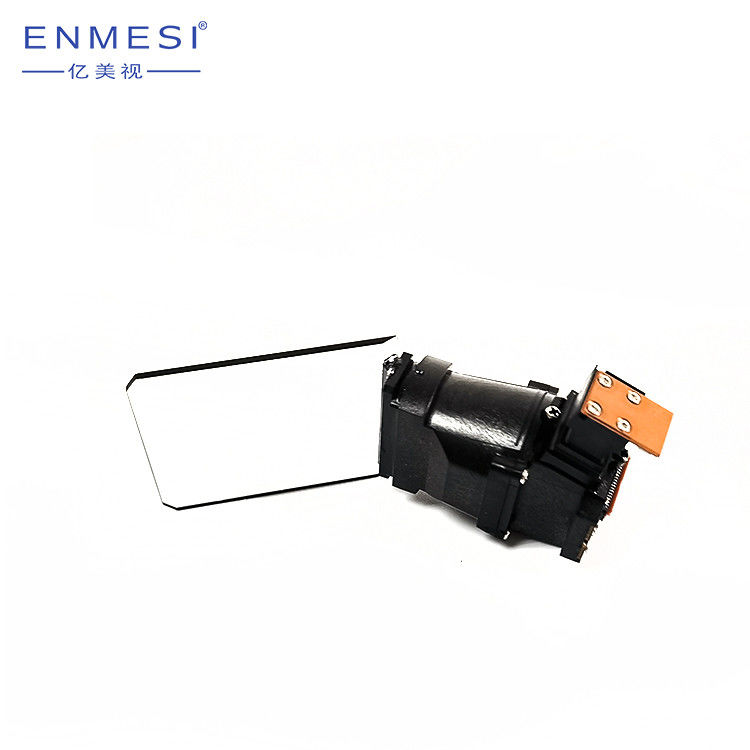

Lornetka 0,39” 40-stopniowy ekran FOV LCOS o wysokiej rozdzielczości z interfejsem MIPI
Aplikacje
Głównie używany do poprawy rzeczywistości wirtualnego wyświetlacza bliskiego oka, jest penetrującym pomocniczym sprzętem do wyświetlania informacji, wyświetlacz hełmu wojskowego, wojskowy zestaw wyświetlacza, przenośne urządzenie noktowizyjne, kadrowanie sprzętu medycznego, kadrowanie kamery termowizyjnej na podczerwień, obrazowanie celownika laserowego, system noktowizyjny żołnierza, kask do gier, inteligentne kadrowanie robota, obrazowanie komputerowe, edukacja na odległość, gogle FPV, AV / VR inteligentne okulary, wyświetlacz montowany na głowie, okulary wideo, wyświetlacz przezierny itp.
Szczegóły modułu optycznego
Technologia wyświetlania | Falowód |
Wirtualny rozmiar ekranu |
86"(3M) |
Rezolucja | 1920X1080 |
Grubość falowodu | 1,5 mm |
FOV | 40° |
Odległość ucznia | 18mm |
Szybkość transmisji | >82% |
Rozmiar ekranu LCOS | 0,39" |
Częstotliwość wyświetlania klatek | 60Hz |
Opis ekranu LCOS
Rozdzielczość ekranu LCOS wynosi 1920X1080, ekran LCOS w trybie interfejsu MIPI.
Szczegóły ekranu LCOS
Typ wyświetlacza | Typ odblaskowy LCOS(Ciekły kryształ na krzemie) |
Rozmiar | 0,39" |
Rezolucja | 1920X1080 |
Częstotliwość wyświetlania klatek | 60Hz |
Tryb interfejsu | MIPI |
Kontrast | 200:1 |
Moc | 350mW |
Szara scena | 256 |
Metoda debugowania | Debugowanie interfejsu 12C |
Interfejs ekranu LCOS
1 | VDD1.725 | 2 | VDD1.725 |
3 | VDD1.725 | 4 | VDD1.725 |
5 | VSS | 6 | RF_CLK |
7 | VSS | 8 | VDD33 |
9 | VDD33 | 10 | SIOC |
11 | SIOD | 12 | VSS |
13 | RESETOWANIE | 14 | V0SN |
15 | V1S | 16 | VSS |
17 | RLED | 18 | GLED |
19 | BLED | 20 | DEBUGUJ0 |
21 | DEBUGOWANIE1 | 22 | VDD33 |
23 | VDD33 | 24 | VSS |
25 | MAVDD | 26 | MAVDD |
27 | MRXDP2 | 28 | MAVSS |
29 | MRXDN2 | 30 | MRXDP0 |
31 | MAVSS | 32 | MRXDN0 |
33 | MRXCP | 34 | MAVSS |
35 | MRXCN | 36 | MRXDP1 |
37 | MAVSS | 38 | MRXDN1 |
39 | MRXDP3 | 40 | MAVSS |
41 | MRXDN3 | 42 | MAVSS |
43 | VITO_OUT | 44 | VITO_IN2 |
45 | VITO_IN1 |
